コクピットから減衰力が調整できる!!

希望小売価格(税抜)34,500円!

2002年の発売以来10年以上に渡りご愛顧いただいてきた電動減衰力コントローラの元祖とも言える「EDFC」をマイナーチェンジし、白色LEDの使用などでブラッシュアップを実施、よりお求めやすい価格設定としたのが「EDFCII」です。
EDFCIIはより多くの方に、車内から減衰力を調整できる素晴らしさをご提供します。
* 本製品は車高の調整はできません。

弊社で確認が取れている車種以外でのEDFCII適合判断手順はこちらをご覧下さい。

EDFCIIのコンセプト

減衰力を車内から簡単調整!

従来はショックアブソーバの減衰力調整をするためにわざわざ車から降りてボンネットやトランクを開けたり、スピーカーボードやリアシート、リアの内装を外したりする必要がありましたが、EDFCIIを装着すればコクピットに座ったまま簡単なボタン操作だけでショックアブソーバの減衰力調整が可能となります。

ワンタッチでメモリ呼び出し!

プリセットメモリボタンを押すだけで、あらかじめ記憶させておいた好みの減衰力セッティングへ瞬時に切り替えることができます。プリセットメモリは3種類まで記憶可能です。

簡単ワンタッチ操作!

操作方法はとっても簡単。基本操作は、フロント/リアそれぞれの減衰力調整ボタン(+/-)と、3つのプリセットメモリ呼び出しボタンだけ。全ての操作をワンタッチ、ワンアクションで行うことができます。

リーズナブルプライス!

1台分セット¥34,500(税抜)~と、高性能&高精度のステッピングモーターを採用しながら画期的なプライスを実現しています。

EDFCIIの機能

高性能ステッピングモーターで減衰力をコントロール

ショックアブソーバの減衰力調整ダイヤルの代わりに高性能ステッピングモーターを装着し、コクピットに設置したコントローラから遠隔操作することで減衰力をコントロールします。

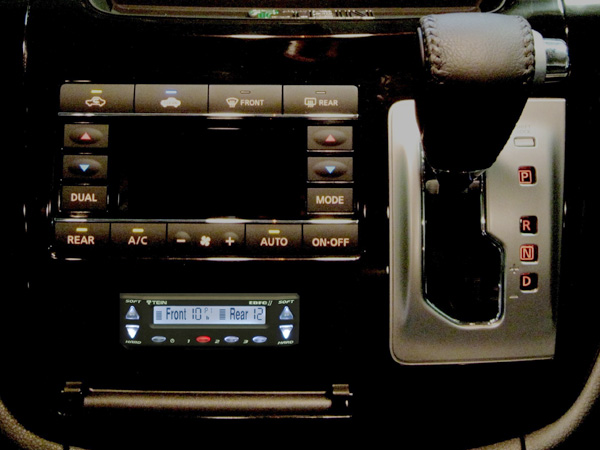

コクピットのコントローラで遠隔操作!

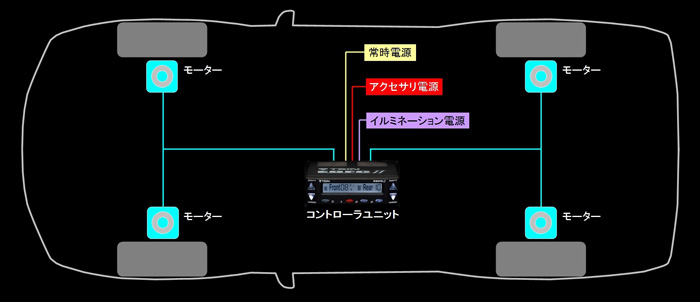

【システムイメージ】

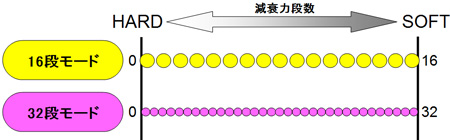

16段/32段から選べる調整段数

減衰力調整段数を16段、32段の2種類から選択することができます。テインの減衰力調整式ショックアブソーバは通常16段調整式ですが、32段モードを選択することで、より繊細な減衰力セッティングが可能となります。

便利なプリセットメモリ機能

お好みの減衰力段数を3種類、記憶させておくことができます。このプリセットメモリ機能を活用すれば、街乗り~高速~ワインディングといった走行シチュエーションに合わせ、あらかじめセッティングしておいた減衰力へワンタッチで瞬時に切り替えることが可能です。

レジューム機能

キーOFFした際に直前の段数を記憶しておくことで、次にキーONした時には前回キーOFFした時と同じ段数で使用できる機能です。(コントローラ本体のPOWERスイッチは常にONにしておく必要があります)

ボタン操作音量調整機能

ボタン操作音を調整することが可能です。レベル0が消音、レベル1~3が音量調整となります。

ディスプレイ輝度調整機能

夜間はイルミネーション電源に連動しディスプレイ輝度を減光します。また、ディスプレイ輝度減光時の輝度を3段階に調整することが可能です。

自己診断・警告機能

正常に機能しない状態になった場合(断線、ショート等)には警告音とともにメモリーボタン3つが赤く点滅し、ディスプレイにエラー内容を表示します。

誤操作防止ロック機能

全てのボタン操作をロックし、誤操作を防止することが可能です。

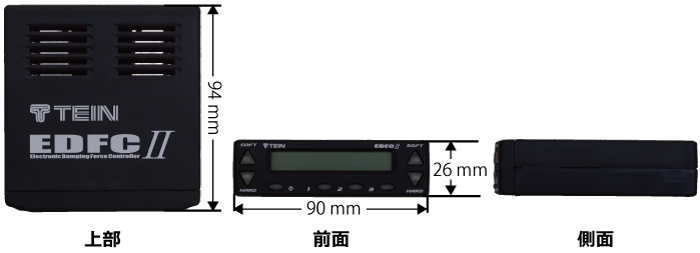

EDFCIIコントローラ三面図

EDFCII価格表

コントローラキット/モーターキット

品名 品番 価格
(税抜)
備考

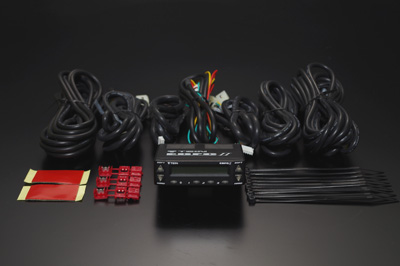

コントローラキット
Contoroller Kit
EDK04-P9669 ¥19,000
Motor Kit
  • EDK05-10100
  • EDK05-10120
  • EDK05-10140
  • EDK05-12120
  • EDK05-12140
  • EDK05-14140
¥15,500

T車種やショックアブソーバの種類により適合する品番が異なります。

オプションパーツ

品名 品番 価格
(税抜)
備考
ストラットキット
Strut Kit
EDK06-K4474 ¥3,000

車高調整時の配線巻付きを防止します。

モーターエクステンションキット
  • EDK08-P8514-10
  • EDK08-P8514-12
  • EDK08-P8514-14
¥7,600

専用開発のフレキシブルシャフトによって、モーターをショックアブソーバの上部から離れた場所に設置することが可能です。

製品紹介ページはこちら

延長ピストンロッドトップキット
Piston Rod Top Extension Kit
受注生産品 ¥7,000

ピストンロッドトップを延長することで、モーター取付スペースを確保できる車種用に、受注生産にて承ります。モーターエクステンションキットの装着も可能です。

製品紹介ページはこちら

EDFC延長ケーブルキット(2m)
EDFC Extension Cable Kit (2m)
EDC02-G2238 ¥2,000

リア中間ケーブルの長さが足りずにコントローラを好みの場所に設置出来ない場合、この延長ケーブルを使うことで解消できます。左右セット。

補修用パーツ

品名 品番 価格
(税抜)
備考
モーター
Motor
  • M10:
    EDC01-K1466-1
  • M12:
    EDC01-K1466-2
  • M14:
    EDC01-K1466-3
¥5,500

ゴムカバー付。

電源ケーブル(2m)
Power Supply Cable (2m)
EDC01-F1320 ¥800
Ftケーブル(1m)
Fr Cable (1m)
EDC01-F1321 ¥700
Rrケーブル(1m)
Rr Cable (1m)
EDC01-F1322 ¥700
中間ケーブル FR/FL(2.5m)
  • FR:EDC01-K3606
  • FL:EDC01-K3607
¥2,000
中間ケーブル RR/RL(4.6m)
  • RR:EDC01-K3608
  • RL:EDC01-K3609
¥2,400
8mmスパナ
SST01-F1126 ¥500
Hex Bolt
Hex Bolt
SAP44-96367 ¥200

1個あたりの価格です。

4個単位での販売となります。

※EDFC ACTIVE / EDFC ACTIVE PROには使用できません。

EDFCシリーズ スペック/機能一覧

  EDFC ACTIVE PRO EDFC ACTIVE EDFCII
GPSキット装着 GPSキット非装着 GPSキット装着 GPSキット非装着
基本スペック
ハイレスポンス
・ワイヤレスコントロール
(1677万ch)
×
4輪独立調整 × × ×
前後独立調整(左右同調)
調整段数 64/32/16 64/32/16 64/32/16 64/32/16 32/16
プリセットメモリ数 10 10 10 10 3
旋回G感応調整   × × ×
  変化点メモリ数 10×2パターン 10×2パターン × × ×
  プログラミング
方法
基準段数からの
相対値指定
基準段数からの
相対値指定
× × ×
加減速G感応調整   ×
  変化点メモリ数 10×2パターン 10×2パターン 10×2パターン 10×2パターン ×
  プログラミング
方法
基準段数からの
相対値指定
基準段数からの
相対値指定
基準段数からの
相対値指定
基準段数からの
相対値指定
×
車速感応調整   × ×
  変化点メモリ数 10×2パターン 10×2パターン 10×2パターン × ×
  車速情報の
取得方法
車速パルス/GPS
切替式
車速パルス GPS × ×
  プログラミング
方法
基準段数からの
相対値指定
基準段数からの
相対値指定
絶対値指定 × ×
登録可能な最大メモリ数 70 70 50 30 3
外部信号による制御(2系統) × × ×
制御可能モーター数 8個 8個 8個 8個 4個
コントローラサイズ(縦×横×奥行) 40mm×98mm×20mm 40mm×98mm×20mm 40mm×98mm×20mm 40mm×98mm×20mm 26mm×90mm×95mm
ディスプレイサイズ(縦×横) 22mm×60mm 22mm×60mm 22mm×60mm 22mm×60mm 9mm×55mm
各種設定機能
誤操作防止ロック
システム自己診断
ディスプレイ・ボタン照明色変更
(26万色フルカラー)
×
ディスプレイ・ボタン照明輝度調整 消灯+3段階 消灯+3段階 消灯+3段階 消灯+3段階 3段階
  ディマー機能 周囲の明るさに連動
無段階
周囲の明るさに連動
無段階
周囲の明るさに連動
無段階
周囲の明るさに連動
無段階
イルミネーション連動
2段階
ディスプレイ視野角切替 ×
ブザー音量調整 消音+3段階 消音+3段階 消音+3段階 消音+3段階 消音+3段階
原点復帰動作の頻度設定 × × ×
G感応自動調整の開始速度設定 × × ×
各種表示機能
G表示
(加減速Gと旋回G)
※最大Gメモリ機能付
バーグラフ表示
(最大0.3G
/1.0G切替可)
×
数値表示 ×
位置座標(緯度/経度/高度) × × ×
トリップメーター
(10個、kmまたはマイル表示)
× × ×
車速表示(km/hまたはMPH)
※最高速メモリ機能付
× ×
GPS精密時計表示
(GPS未受信時の継続機能付)
× × ×
1台分セット税抜価格(伸/縮同時調整の場合)
コントローラキット ¥52,000 ¥52,000 ¥32,000 ¥32,000 ¥19,000
モーターキット ¥15,500 ¥15,500 ¥15,500 ¥15,500 ¥15,500
GPSキット ¥6,600 - ¥6,600 - -
合計価格 ¥74,100 ¥67,500 ¥54,100 ¥47,500 ¥34,500
