| コクピットから減衰力が調整できる!! |
 |
EDFCの適合情報はこちらをご覧下さい。
EDFCの適合判断手順はこちらをご覧下さい。 |
 |
| コンセプト |
- 室内から簡単調整
- 減衰力調整をするために、ボンネットを開けたり、スピーカーボード、リアシート、リヤの内装を外したりする手間を省き、運転席に座ったまま、簡単なボタン操作で減衰力の変更を可能にしました。
弊社によるマーケティングでは常に上位にランクされている希望商品で、減衰力調整式ショックアブソーバーの購入者、これからテイン製ショックアブソーバーを購入しようというお客様などから圧倒的なご要望を受けております。
- 簡単メモリー呼び出し
- シチュエーションに合わせて設定した減衰力段数を3種類までメモリーし、呼び出す機能を備えています。
家族を乗せるときのドライブモード、一人でワインディングを走るスポーツモード、高速道路用のクルージングモードなど、お好みに応じた設定がワンタッチで即座に設定可能です。また、段数のメモリー入力も2秒間の長押しでOK。
- コンパクト
- 運転席から操作しやすい位置に配置できるよう、コントローラは1/4DIN相当サイズ(W90mmxH26mmxD95mm)とコンパクトにいたしました。
取り付け時の作業性向上として防水小型コネクター(サイズ30.5 x 11.6 mm)の採用を実施し
新設計のゴムフルカバータイプ高精度小型ステッピングモーター(□35mm)の採用により
適合範囲の拡大を行なっております。
- 幅広い車種に対応
- 3種類のモーターサイズで幅広い車種に対応します。

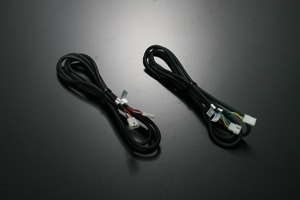

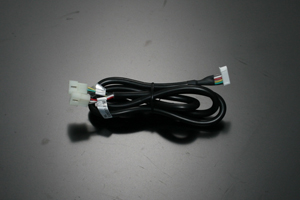

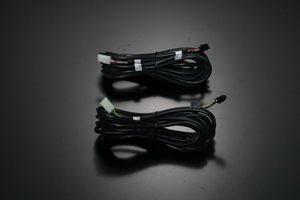

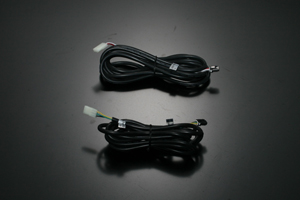

また、より自由な配線の取り回しを可能とする為の4600 mmRr中間ケーブルを採用し ワゴンミニバンへの取り付けも容易です。
今後弊社で開発するショックアブソーバーはEDFCを装着できるよう開発いたします。一部クリアランス等の関係により取付ができない車種があります。以前購入されたショックアブソーバーにおいては取付確認を実施する予定です。
- リーズナブルプライス

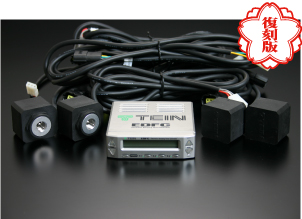

- 梱包および販売は下記の3部構成と致しまして、徹底したコストダウンによりリーズナブルな価格が実現できました。

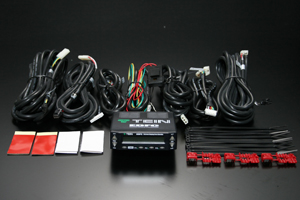

1) コントローラキット「品番EDK04−K4469」\25,200(税込)/ \24,000(税抜)

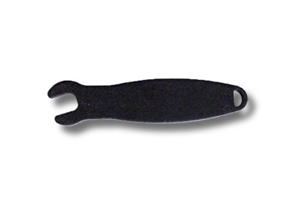

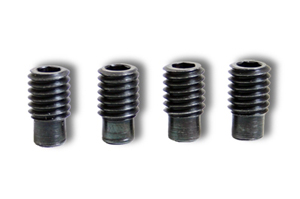

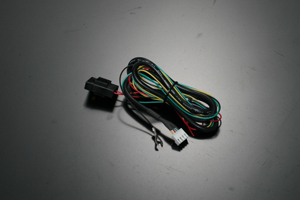

・内容物 コントローラ+ツールキット+取扱説明書
2) モーターキット「品番EDK05−12120他、全6種」\16,275(税込)/ \15,500(税抜)
・内容物 モーター4個+取扱説明書
3) ストラットキット「品番EDK06−K4474」\3,150(税込)/ \3,000(税抜)
・内容物 ストラットキット+取扱説明書
* このストラットキットを装着する事で、車高調整を行なう際に上部装着のEDFCモーター配線を外さなくても、配線の巻き付きが発生しなくなります。また、倒立ストラットの下部へEDFCモーター取り付け時にはストラットキットは不要です。
- 社会適合性
- 保安基準への適合を前提に製品開発を進めています。安全のため、走行中の減衰力調整操作はお奨めいたしませんが、ハード的には走行中の減衰力変化時(プッシュロッドの反力変化時)でも調整は可能です。
車種別に専用セッティングを行ったショックアブソーバーへの装着を前提として、安全な範囲で操縦性の変化をお楽しみいただけます。
|
| EDFCの機能 |
- 減衰力調整機能(16段および32段)
- 通常弊社の減衰力調整式ショックアブソーバーは16段の減衰力調整機能を内蔵しています。これは、ピストンロッドに内蔵された減衰力調整ニードルを16段階に上下させることにより、オイルのバイパス経路の流量を調節して減衰力の調整を行っております。
これを、ピストンロッドトップに取り付けたステッピングモーターによって行い。手動調整時と同じ16段調整を実現します。さらに、コントローラからの操作により、モーターの回転角度ステップを小さくし、同じ減衰力調整範囲の中で32段の調整を実現する32段モードを装備する事により一層の微細な調整が可能になりました。

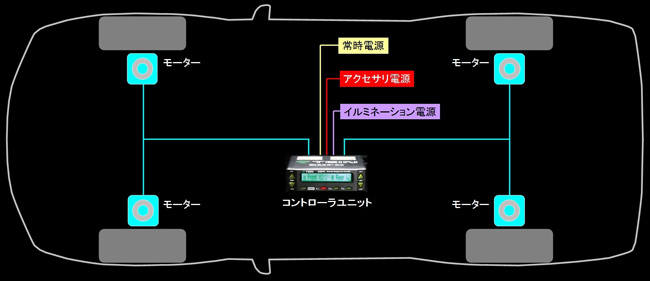

減衰力の調整は、前後独立、左右同時にコントロールします。
- 減衰力段数保持機能
- EDFCのスイッチは一般のカーオーディオと同様、車両のキーポジションと連動します。また、EDFCのPOWERスイッチを常時ONにしておけば、エンジン始動時に直前のクリック位置を記憶しており、一度車を降りてもキーOFF前の設定とメモリー状態で運転できます。本体電源OFF時には全てのメモリーが消去されます。メモリー保持電流は標準装着のクロックと同等の微弱電流でバッテリー上がりの心配はほとんどありません。
- 減衰力段数メモリー機能
- 3つの減衰力設定をメモリーする機能を搭載。エンジンを切ってもメモリーされた段数設定を保持します。また、メモリーの呼び出しはワンタッチボタンにより操作します。
また、段数のメモリー入力も2秒間の長押しでOK。
- 減衰力段数リセット機能
- EDFCの取り付け後、電源ONと同時にモーターを締め込み方向に回転させコントローラが減衰力調整ニードルの原点を認識する原点復帰モードを実行します。通常走行時は必要ありませんが、EDFCの脱着作業を行うとき、32段モードへの切替を行うとき、外的要因・機械的要因により表示段数と実際の段数が狂ってしまったときに、強制的に原点復帰モードを実行する機能を備えています。本体電源をOFFにしてからもう一度電源ONすることにより、減衰力段数のリセットを行います。このとき、メモリーの内容もリセットされます。
- セルフチェック・警告機能
- EDFCの機能が正常に動かない状態になったとき(過電流、配線が外れている等)には警告音とともにメモリーボタンが3つすべて赤く点滅し、表示部にエラーが表示され、異常のあるモーター位置が画面で確認できます。
- ボリュームおよび輝度調整機能
- 操作時のBEEP音の音量を3段階+サイレントモードに切り替えることが可能です。また、ディスプレイの輝度(明るさ)を3段階に調整することも可能となっています。なお、ディスプレイの輝度調整はイルミネーション電源と連動し、夜間のディマー機能(減光)作動時に機能します。
- 誤操作防止機能
- 誤操作を防止するロックモードをを装備。表示部に「鍵」マークを表示して電源のON/OFFを含め全ての操作が出来なくなります。EDFC装着車両を他人に運転させるときなどに使用できます。
|

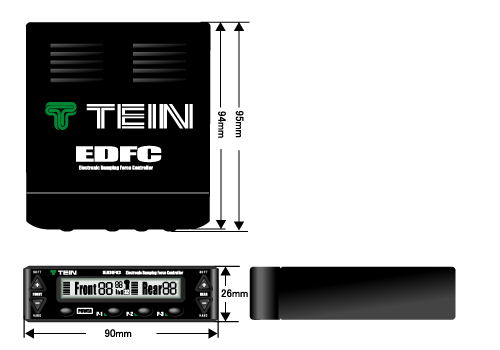

| EDFC三面図 |
 |
| EDFC品番早見表 |
*旧型モーターと新型コントローラ、および新型モーターと旧型コントローラの組み合わせでの使用はできません。
*MONO FLEX/COMFORT SPORTは、リニューアル版のみ対応になります。 |
| |
旧キット品番
** |
モーター
組合せ |
|
新コントローラ
キット品番 |
新モーター
キット品番 |
新ストラット
キット品番 |
| (1) |
EDK01-10100
\39,500(本体)
|
M10-M10 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-10100
\15,500(本体)
|
― |
| (2) |
EDK01-10120
\39,500(本体)
|
M10-M12 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-10120
\15,500(本体)
|
― |
| (3) |
EDK01-12120
\39,500(本体)
|
M12-M12 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-12120
\15,500(本体)
|
― |
| (4) |
EDK01-10140
\39,500(本体)
|
M10-M14 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-10140
\15,500(本体)
|
― |
| (5) |
EDK01-12140
\39,500(本体)
|
M12-M14 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-12140
\15,500(本体)
|
― |
| (6) |
EDK01-14140
\39,500(本体)
|
M14-M14 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-14140
\15,500(本体)
|
― |
| (7) |
EDK03-12140
\39,500(本体)
|
M12-M14 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-12140
\15,500(本体)
|
EDK06-K4474
\3,000(本体)
|
| (8) |
EDK03-14140
\39,500(本体)
|
M14-M14 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-14140
\15,500(本体)
|
EDK06-K4474
\3,000(本体)
|
| (9) |
EDK03-10140
\39,500(本体)
|
M10-M14 |
⇒ |
EDK04-K4469
\24,000(本体)
|
EDK05-10140
\15,500(本体)
|
EDK06-K4474
\3,000(本体)
|
|
| **旧キット品番は在庫限りの完了品です。 |
 |
| 取扱上の注意 |
*モーターに磁気カード等を近付けないで下さい。モーターには磁石を使用しておりますので磁気カードを破壊する恐れがあります。
*携帯電話・PHSなどの通信機器を当製品のコントローラー近くで使用しないで下さい。誤作動の原因となります。
*ショックアブソーバにて車高調整を行う際は、必ず、モーター側のコネクターと中間ケーブルのコネクターを抜いて行って下さい。コネクターを接続したまま車高調整を行うとケーブルの断線の原因となります。 |
